Descrizione del prodotto
Descrizione di produzione
Il tubo ha cambiato le caratteristiche che il tubo non può Essere piegato con i metodi di lavorazione speciali. Può Essere usato per connettere la grafite più Bassa ed i tubi di vetro di ceramica e può Essere usato come di alimentazione di scarico e per i camion di serbatoio, i serbatoi, i contenitori o la reazione il tubo ancora. Può Essere usato per cattivo allineamento del tubo o equilibrare gli spostamenti del tubo, i cambiamenti dimensionali causati dal clima o altri motivi, o eliminare le vibrazioni meccaniche ad alta frequenza. Può Anche essere utilizzato nelle occasioni speciali quali il reattore o lo scambiatore di calore tubolare

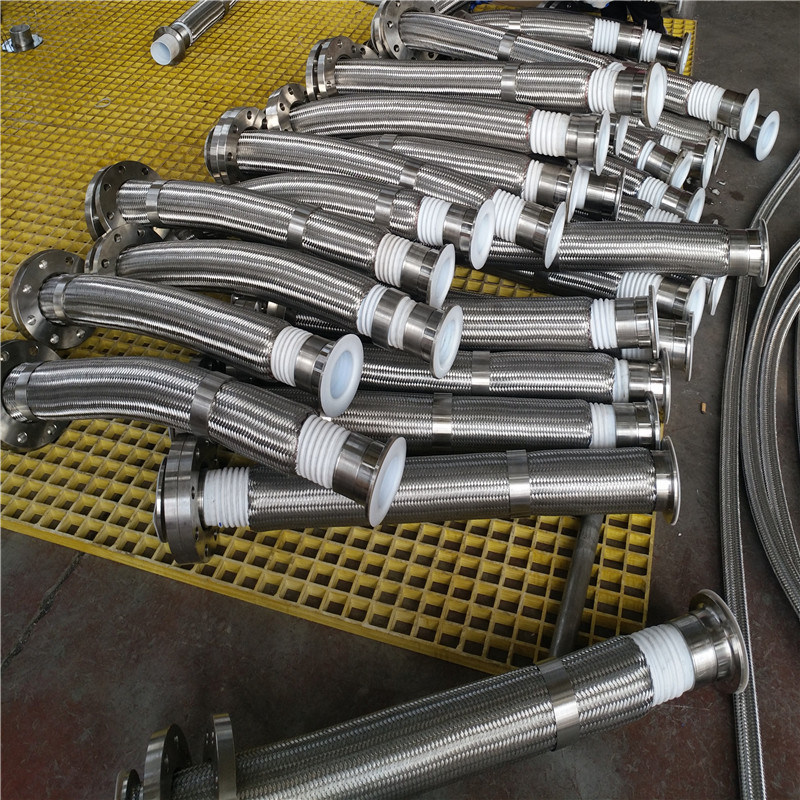

1. Tipo normale tubo flessibile ondulato (possiamo fornire DN10-150mm, lunghezza: 20-20000mm F4, tubo flessibile ondulato di PVDF)
2. Tipo Pressione-resistente tubo flessibile ondulato con intrecciatura
3. Tubo flessibile ondulato con intrecciatura e l'anello di rinforzo, anello di rinforzo impostato nell'incavo del tubo flessibile ondulato F4 per resistenza della pressione negativa
| Diametro normale nominale DN (millimetro) | 15 | 20 | 25 | 32 | 40 | 50 | 57 | 65 | 73 | 80 | 89 | 100 | 114 | 125 | 150 | 200 | |
| Diametro interno della giuntura DN (millimetro) | 15 | 20 | 25 | 33 | 38 | 51 | 57 | 63 | 73 | 80 | 89 | 100 | 114 | 125 | 159 | 219 | |
| Lunghezza della giuntura (l) | 30-50 | 40-60 | 50-70 | 60-80 | 60-100 | 100-150 | |||||||||||
| Diametro esterno del tubo flessibile ondulato (DW) | 17 | 22.4 | 27.6 | 35.8 | 40.8 | 54 | 60.2 | 66.2 | 76.4 | 83.6 | 92.6 | 105.8 | 117.8 | 129 | 164 | 225 | |
| Diametro interno del tubo flessibile ondulato (d) | 10 | 15 | 20 | 25 | 30 | 40 | 45 | 52 | 63 | 68 | 75 | 90 | 102 | 113 | 140 | ||
| Spessore della parete (E) | 1.5 | 1.5 | 1.5 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.1 | 2.2 | 2.5 | 2.6 | 3 | |
| Tolleranza di pressione (Mpa) | Normale | 0.65 | 0.62 | 0.6 | 0.5 | 0.5 | 0.5 | 0.4 | 0.3 | 0.25 | 0.23 | 0.2 | 0.18 | 0.12 | 0.08 | 0.07 | 0.05 |
| Con intrecciatura | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.2 | 1 | 1 | 0.8 | |||||||
| Con l'anello di rinforzo | 2 | 2 | 2 | 2 | 2 | 2 | 1.5 | 1.2 | 1 | ||||||||
| Pressione-Kpa della negazione di Withstand | 90 | 85 | 80 | 75 | 70 | 65 | 63 | 61 | 60 | 58 | 56 | 50 | 30 | 20 | |||
| Raggio di radice | Normale | ≥ 5.0DN | ≥ 4.5DN | ≥ 4.0DN | ≥ 3.5DN | ≥ 3.0DN | 5DN | 5DN | |||||||||
| Con intrecciatura | ≥ 5DN | 6DN | 6DN | ||||||||||||||
| Con l'anello di rinforzo | ≥ 5DN | 6DN | 6DN | ||||||||||||||
| Temperatura del cambiamento di calore | < 150º C | < 100º C | < 100º C | ||||||||||||||
| Temperatura di funzionamento | Normale | - 100º C+150º C | - 10º C~+120º C | - 0º C | +80º C | ||||||||||||
| Con intrecciatura | - 10º C~+180º C | - 10º C+160º C | - 5º C~+150º C | - 0º C | +80º C | ||||||||||||
| Con l'anello di rinforzo | - 5º C~+180º C | - 5º C+170º C | - 5º C~+150º C | - 0º C | +80º C | ||||||||||||
| Tempi di affaticamento | temperatura di normale ≥ 10.0000 | di sinistra | di sinistra | ||||||||||||||
| Disponibile per la lunghezza del tubo flessibile | 200~20000mm | ||||||||||||||||
Tipo di collegamento: Il collegamento della flangia, il collegamento del sindacato, il collegamento filettato, accoppiamento rapido e connette con il tubo direttamente e lo ripara con una clip del tubo o un nastro metallico. Il tubo flessibile di piegatura waveless dell'intrecciatura F4 di DN4-32mm può Essere prodotto. La nostra fabbrica può Anche fornire il metodo corrispondente del collegamento secondo le esigenze degli utenti
Imballaggio di serie:
Comflex Co. Industriale, srl
Comflex Co. Industriale, srl
Facciamo tutti i generi dei prodotti flettere-relativi, quali i tubi flessibili del metallo flessibile, i giunti di dilatazione, le intrecciature, i montaggi di tubo flessibile e le macchine relative, quale il tubo flessibile dell'elastomero che forma la macchina, la macchina di formazione idraulica, la macchina dell'intrecciatura del collegare, la macchina di riavvolgimento, il muggito che formano la macchina, ecc. Siamo fornitore del cavo di prodotti flettere-relativi in Cina
Forniamo al tubo flessibile ed alla treccia del metallo la selezione più Larga dei prodotti che variano dal tubo flessibile braided per i clienti orientati il valore ai tubi flessibili eccellenti alla pressione ultraelevata ed ai tubi flessibili a temperatura elevata che soddisfanno le applicazioni più Esigenti dell'industria. Il funzionamento molto attentamente con i clienti e fornitori li aiuta a costruire i prodotti di qualità Che incontrano o superano la compatibilità E requisiti funzionali, la sicurezza e standard ambientali e trasportano la prestazione ed il valore credibili e ripetibili
FAQ
Forniamo al tubo flessibile ed alla treccia del metallo la selezione più Larga dei prodotti che variano dal tubo flessibile braided per i clienti orientati il valore ai tubi flessibili eccellenti alla pressione ultraelevata ed ai tubi flessibili a temperatura elevata che soddisfanno le applicazioni più Esigenti dell'industria. Il funzionamento molto attentamente con i clienti e fornitori li aiuta a costruire i prodotti di qualità Che incontrano o superano la compatibilità E requisiti funzionali, la sicurezza e standard ambientali e trasportano la prestazione ed il valore credibili e ripetibili
FAQ
Q: Perché Tanti fornitori li scelgono?
A: Poiché Siamo uno della maggior parte del fornitore professionista del tubo flessibile del metallo con più Di 25 anni di esperienza
Q: Che formati potete fare?
A: Tutti i formati da DN6 fino a DN300
Q: Che genere di montaggi potete fornire il tubo flessibile del metallo?
A: Noci, l'adattatore, capezzolo, con il filetto del NPT o di BSP, possiamo customerized il nostro tubo flessibile secondo il vostro requisito
Dobbiamo conoscere le informazioni seguenti per dargli la nostra migliore citazione per i tubi flessibili:
A: Illustrazioni tecniche
B: Materiale della treccia: Sus304, 321, 316 o 316L
C: Materiale dei montaggi, sono estremità Del tubo o della flangia? Codice della flangia?
D: Lunghezza e diametro
E: Pressione di esercizio e temperatura del tubo flessibile
F: Applicazione del tubo flessibile
